Configurar Modem Opticom 260E Como Router

Nesse tipo de configuração, a autenticação do nome de usuario e senha é feita,
pelo modem utilizando o protocolo PPPoE, dipensando a instalação de softwares para autenticação PPPoE no computador.

Para que a configuração seja executada, o modem deve estar conectado ao computador em uma das formas apresentadas abaixo;

Esquema de conexão do modem utilizando placa de rede.

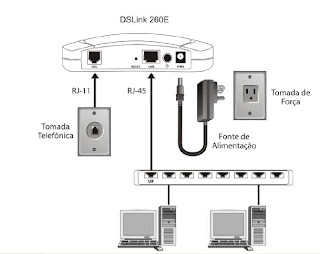

Você tbm pode conectar o modem diretamente a porta Uplink do Hub como mostrado abaixo;

Para acessar a interface de configurção do modem, abra seu navegador e na barra de endereços digite o seguinte;

192.168.1.1 Tecle enter e a seguinte tela será apresentada;Insira o nome de úsuario root e a senha tbm root. Em seguida, clique ok.

Inicialmente devemos reiniciar o modem para suas configurações de fabrica.

Para isso, siga os passos demonstrados a seguir,

Selecione a opção Factory em Reboot Fron e clique em Reboot:

Agurde por volta de 1 minuto e clique na aba Overview no canto superior;

Agora iremos configurar o modem, para isso clique em Configuration, em Internet Connection e na figura Lixeira da interface Internet como demonstrado abaixo:

Agora clique em Add para adicionar a nova interface:

Em seguida preencha os campos como demonstrados abaixo:

PVC Name: Internet

VPI: Valor que varia de acordo com a operadora de telefonia ( Ver tabela );

VCI: Valor que varia de acordo com a operadora de telefonia ( Ver tabela ).

Apos preencher clique em Next:

Use os valores de VPI e VCI de acordo com a operadora de telefonia que lhe fornece o serviço ADSL.

Agora selecione em Protocol: PPP over Ethernet ( PPPoE ), em Encapsulation Type: LLC/Snap, em Encapsulation Mode: Bridge e clique em Next:
Na tela seguinte selecione Obtain an IP address automatically e habilite o check Box de Enable NAT e ADD Default Route e clique Next:
Agora preencha os campos que seguem, de acordo com a informação de ''user name'' e senha recebidos do provedor de acesso contratado, no formato indicado. Broadband User Name: "senha do provedor", Confirme Passoword: "senha do provedor". Selecione em Session established by: Dial on Demand e clique em Next:

Após executar o item anterior, a tela abaixo com o resumo das configurações aparecerá, clique em Apply para efetivar as alterações.

Aguarde cerca de 1 minuto e verifique se os Leds do DSlink 260E encontram-se como o demonstrado na figura abaixo:

Se os leds estiverem de acordo com o demonstrado, feche seu navegador para sair da interface de configuração do modem. Pronto agora basta navegar na internet normalmente!!!

Créditos: Tio Google
